در دیتاسنترها، حتی عواملی که در نگاه اول ساده و کم‌اهمیت به نظر می‌رسند، می‌توانند به تهدیدی جدی برای تجهیزات و پایداری سرویس‌ها تبدیل شوند. الکتریسیته ساکن یکی از همین عوامل پنهان است که در اثر اصطکاک و جدایش مواد مختلف ایجاد شده و ممکن است در یک لحظه به شکل تخلیه الکترواستاتیکی آزاد شود. اما الکتریسیته ساکن چیست و چرا کنترل آن در محیط‌های حساس اهمیت دارد؟ تجهیزات الکترونیکی موجود در دیتاسنترها نسبت به تخلیه‌های الکتریکی بسیار حساس هستند و حتی یک تخلیه کوچک می‌تواند به قطعات، کنترلرها یا تجهیزات شبکه آسیب وارد کند.
به همین دلیل، توجه به عوامل محیطی و الکتریکی باید از همان مرحله طراحی اتاق سرور و دیتاسنتر مورد توجه قرار گیرد. کنترل رطوبت، انتخاب کفپوش مناسب، ارتینگ اصولی و رعایت الزامات مربوط به تجهیزات و پوشش پرسنل، همگی در کاهش ریسک ESD نقش دارند. شناخت تاثیر الکتریسیته ساکن بر دیتاسنتر و راهکارهای کنترل آن می‌تواند از خرابی تجهیزات، اختلال سرویس و هزینه‌های سنگین تعمیر و جایگزینی جلوگیری کند.
پدیده تخلیه الکترواستاتیک (ESD) چیست و چگونه ایجاد می‌شود؟
الکتریسیته ساکن یکی از عوامل پنهان و در عین حال خطرناک در فضاهای بسیار حساس الکترونیکی به شمار می‌رود. اگر بخواهیم تعریف الکتریسیته ساکن را به زبان ساده بیان کنیم، منظور تجمع بار الکتریکی روی سطح یک جسم است؛ باری که برخلاف جریان برق معمولی، برای مدتی روی سطح باقی می‌ماند. اصطکاک و تماس و جدایی دو ماده مختلف، مانند راه‌رفتن روی کفپوش یا جابه‌جایی تجهیزات پلاستیکی، می‌تواند باعث ایجاد این بار شود.
الکتریسیته ساکن به زبان ساده زمانی خطرناک می‌شود که این بار ناگهان از یک جسم به جسم دیگر منتقل شود. به این اتفاق تخلیه الکترواستاتیکی یا ESD گفته می‌شود. ممکن است این تخلیه برای انسان فقط به شکل یک جرقه یا شوک بسیار خفیف احساس شود، اما برای تراشه‌ها، سرورها و تجهیزات شبکه می‌تواند آسیب جدی ایجاد کند. در یک محیط عادی این تخلیه ممکن است صرفاً یک جرقه یا حس خفیف باشد، اما در محیط دیتاسنتر یک تخلیه کوچک حتی با اختلاف پتانسیل بسیار پایین می‌تواند به نابودی یک تراشه یا کنترلر شبکه بینجامد. به همین دلیل، در کنار کنترل دمای اتاق سرور، باید رطوبت، کفپوش، ارتینگ و شرایط تردد و کار پرسنل نیز کنترل شوند تا احتمال ایجاد و تخلیه بار الکترواستاتیکی به حداقل برسد.
اصلی‌ترین علل تجمع الکتریسیته ساکن در اتاق سرور و دیتاسنتر
تجمع بار الکتریکی در اتاق سرور و دیتاسنتر معمولاً نتیجه یک عامل واحد نیست و شرایط محیطی، تجهیزات، کف‌سازی و حتی نحوه تردد کارکنان می‌توانند در ایجاد آن نقش داشته باشند. شناخت این عوامل به مدیران کمک می‌کند پیش از بروز آسیب، اقدامات پیشگیرانه لازم را انجام دهند. در مرکز داده تراکم بالای تجهیزات الکترونیکی، سرعت گردش هوا و میزان پایین رطوبت نسبی سه عامل مهمی هستند که احتمال تجمع بار الکترواستاتیکی را افزایش می‌دهند. در کنار این موارد، اصطکاک میان لباس و کفپوش، جابه‌جایی کابل‌ها و تجهیزات و استفاده از مواد پلاستیکی نامناسب نیز می‌تواند بار ساکن ایجاد کند. در ادامه، سه عامل مهم و راهکارهای کنترل آن‌ها را بررسی می‌کنیم.
۱. رطوبت نسبی نامناسب (کاهش رطوبت به زیر ۴۰ درصد)
یکی از مهم‌ترین عوامل افزایش بار الکتریکی در محیط‌های حساس، پایین بودن رطوبت نسبی است. در هوای بسیار خشک، بار ایجادشده روی سطوح و بدن افراد راحت‌تر باقی می‌ماند و احتمال تخلیه ناگهانی افزایش پیدا می‌کند. در تعریف الکتریسیته ساکن، تجمع بار روی سطح مواد اهمیت زیادی دارد و شرایط خشک می‌تواند این تجمع را تشدید کند. در محیط‌هایی که کنترل مناسبی روی رطوبت وجود ندارد احتمال تخلیه الکترواستاتیکی افزایش می‌یابد. رطوبت نسبی زیر چهل درصد فضای مناسبی برای ایجاد اختلاف پتانسیل بالا و تخلیه سریع الکتریسیته فراهم می‌کند.
عواملی مانند عملکرد نامناسب سیستم تهویه، سرمایش بیش از حد، ورود هوای خشک و نبود سیستم پایش رطوبت می‌توانند شرایط را تشدید کنند. برای پیشگیری، میزان رطوبت باید به‌صورت مداوم پایش و در محدوده مناسب تنظیم شود. به همین دلیل سیستم‌های HVAC نه تنها برای تنظیم دما بلکه برای کنترل رطوبت نیز باید طراحی و پایش شوند. استفاده از حسگرهای دقیق و اتصال آن‌ها به سیستم مدیریت ساختمان نیز امکان شناسایی سریع تغییرات رطوبت را فراهم می‌کند.
۲. جابجایی تجهیزات، کابل‌ها و تردد با لباس و کفش غیراستاندارد
حرکت افراد و جابه‌جایی تجهیزات در اتاق سرور می‌تواند از طریق اصطکاک میان سطوح مختلف باعث ایجاد بار الکترواستاتیکی شود. این موضوع زمانی اهمیت بیشتری پیدا می‌کند که کارکنان از لباس‌های دارای الیاف مصنوعی یا کفش‌های معمولی استفاده کنند. همچنین حرکات مکانیکی مانند باز و بسته کردن رک‌ها، جابجایی کابل‌ها یا سینی‌های فلزی بدون اتصال زمین، استفاده از تجهیزات پلاستیکی چرخ‌دار یا حتی لباس‌های پرسنل از جنس الیاف مصنوعی همگی می‌توانند به تولید بار ساکن منجر شوند.
در الکتریسیته ساکن به زبان ساده، هرچه اصطکاک و جدایش مواد بیشتر باشد، احتمال تجمع بار نیز افزایش پیدا می‌کند. برای کاهش این خطر، کارکنان باید از کفش و لباس آنتی‌استاتیک استفاده کنند و هنگام کار با تجهیزات حساس، در صورت نیاز از دستبند ESD متصل به نقطه زمین مناسب بهره ببرند. کابل‌ها و سینی‌های فلزی نیز باید به شکل اصولی به سیستم ارت متصل شوند. در زمان اجرای دیتاسنتر، پیش‌بینی مسیرهای مناسب تردد، تجهیزات استاندارد و الزامات ESD می‌تواند از ایجاد بسیاری از این مشکلات جلوگیری کند.

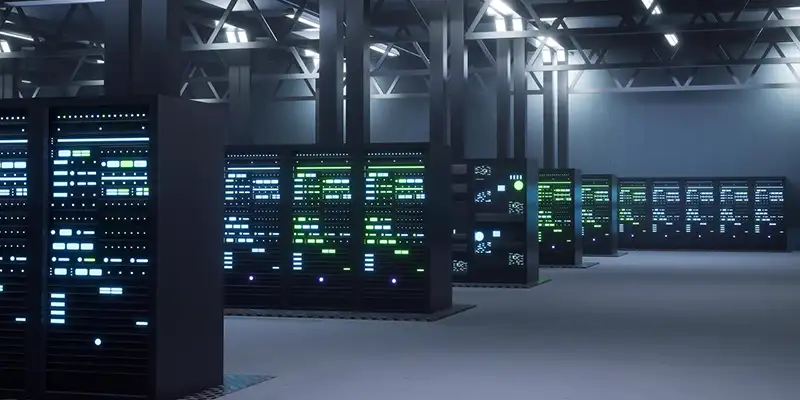

۳. استفاده از کف‌پوش‌ها و چرخ‌های ترولی پلاستیکی غیر آنتی‌استاتیک
نوع کفپوش و تجهیزاتی که روی آن حرکت می‌کنند، یکی دیگر از عوامل مهم در ایجاد بار ساکن هستند. کف‌پوش‌های پلاستیکی معمولی یا موکت‌هایی که خاصیت آنتی‌استاتیک ندارند، می‌توانند بار الکتریکی را روی سطح خود نگه دارند. از دیگر منابع قابل توجه الکتریسیته ساکن در دیتاسنترها می‌توان به موادی که در کف‌سازی استفاده می‌شوند اشاره کرد. کف‌های کاذب پلاستیکی یا موکت‌های بدون خاصیت آنتی‌استاتیک به‌راحتی بار الکتریکی را منتقل نمی‌کنند، بلکه آن را ذخیره کرده و در موقعیت‌های خاص تخلیه می‌کنند.
همین مسئله درباره چرخ‌های پلاستیکی ترولی نیز صدق می‌کند؛ حرکت مداوم آن‌ها روی کف می‌تواند بار ایجاد کرده و در صورت تماس با رک یا تجهیزات، زمینه تخلیه ناگهانی را فراهم کند. راهکار جایگزین استفاده از کف‌پوش‌های رسانا یا نیمه‌رسانا است که در برابر زمین ایزوله نیستند و می‌توانند به‌تدریج بار الکتریکی را تخلیه کنند. استفاده از کف کاذب استاندارد، کفپوش آنتی استاتیک و چرخ‌های دارای ویژگی مناسب ESD، در کنار اتصال صحیح کف به سیستم ارت، می‌تواند ریسک تجمع و تخلیه بار را به میزان قابل توجهی کاهش دهد.
خطرات و خسارات اقتصادی عدم کنترل الکتریسیته ساکن در دیتاسنتر
کنترل بارهای الکترواستاتیکی در دیتاسنتر فقط یک موضوع فنی برای محافظت از تجهیزات نیست، بلکه مستقیماً با هزینه‌های عملیاتی و پایداری سرویس‌ها ارتباط دارد. از منظر اقتصادی نیز غفلت از مسئله ESD در دیتاسنتر می‌تواند پیامدهای جدی داشته باشد. خسارت ناشی از یک تخلیه الکتریکی ممکن است از خرابی یک قطعه کوچک شروع شود و تا از کار افتادن تجهیزات شبکه، توقف سرویس، از دست رفتن داده و کاهش اعتماد مشتریان ادامه پیدا کند. به همین دلیل، پیشگیری از این مشکل باید بخشی از برنامه نگهداری و ایمن‌سازی زیرساخت باشد.
سوختن قطعات، سوئیچ‌ها و سرورهای گران‌قیمت
برای درک اینکه الکتریسیته ساکن چیست باید بدانیم بار الکتریکی می‌تواند روی سطح مواد مختلف تجمع پیدا کند و در شرایطی به‌صورت ناگهانی تخلیه شود. در محیط دیتاسنتر، همین تخلیه می‌تواند به قطعات حساس تجهیزات آسیب بزند. تراشه‌ها، کنترلرها، کارت‌های شبکه، سوئیچ‌ها و سایر اجزای الکترونیکی در برابر چنین تخلیه‌ای آسیب‌پذیر هستند. لازم به ذکر است که در بسیاری از موارد آسیب ناشی از ESD به صورت آنی بروز نمی‌کند، بلکه به صورت تخریب تدریجی ساختار نیمه‌هادی ظاهر می‌شود که در آینده می‌تواند باعث خرابی‌های نامنظم و پرهزینه شود.
تعریف الکتریسیته ساکن نشان می‌دهد که این پدیده صرفاً یک جرقه قابل مشاهده نیست و ممکن است بدون اینکه آسیب آن بلافاصله مشخص شود، عملکرد یک قطعه را تحت تأثیر قرار دهد. برای پیشگیری، استفاده از کفپوش آنتی‌استاتیک، سیستم ارتینگ استاندارد، تجهیزات حفاظت ESD و رعایت الزامات مربوط به لباس و کفش پرسنل ضروری است. همچنین هنگام نصب، تعمیر یا جابه‌جایی تجهیزات حساس باید از ابزارهای مناسب ESD استفاده شود.
توقف سرویس (Down Time) و نویزهای شدید روی خطوط انتقال داده
الکتریسیته ساکن به زبان ساده زمانی اهمیت پیدا می‌کند که بار تجمع‌یافته به‌صورت ناگهانی تخلیه شود و عملکرد تجهیزات الکترونیکی را مختل کند. در الکتریسیته ساکن در مراکز داده، این اختلال می‌تواند از یک قطعه یا اتصال شروع شود و در شرایط نامناسب به اختلال در تجهیزات شبکه و سرویس‌های وابسته منجر شود. توقف سوئیچ‌ها، سرورها یا تجهیزات ارتباطی ممکن است دسترسی کاربران را مختل کند و برای سازمان‌هایی که سرویس‌های حیاتی ارائه می‌دهند، خسارت قابل توجهی ایجاد کند.
از منظر اقتصادی نیز غفلت از مسئله ESD در دیتاسنتر می‌تواند پیامدهای جدی داشته باشد. هزینه تعویض تجهیزات سرور، ذخیره‌سازی یا شبکه تنها بخشی از خسارت است؛ وقفه در سرویس، از دست رفتن داده، کاهش اعتماد مشتریان و آسیب به SLA نیز هزینه‌های نامشهود و بلندمدت هستند که ممکن است برای یک سازمان غیرقابل جبران باشد.
برای کاهش این خطر، علاوه بر طراحی صحیح کابل‌کشی و ارتینگ، شرایط محیطی و وضعیت تجهیزات باید به‌صورت مستمر پایش شود. استفاده از سیستم مانیتورینگ اتاق سرور می‌تواند به شناسایی تغییرات غیرعادی و ایجاد هشدار پیش از گسترش مشکل کمک کند. همچنین استفاده از کابل‌ها و تجهیزات استاندارد و اجرای صحیح سیستم زمین، احتمال اختلالات الکتریکی و نویز را کاهش می‌دهد.
بررسی یک نمونه واقعی: خسارت سنگین در دیتاسنتر اسکاندیناوی
در یکی از دیتاسنترهای بزرگ اسکاندیناوی تیم پشتیبانی متوجه شد که تنها پس از عبور یک ترولی پلاستیکی در کنار رک شبکه چند دستگاه سوئیچ از کار افتاده‌اند. بررسی‌ها نشان داد که بار ساکن انباشته‌شده در چرخ‌های ترولی و تخلیه آن به بدنه رک علت اصلی خرابی بوده است. این اتفاق نشان می‌دهد که حتی وسایل ساده‌ای که برای جابه‌جایی تجهیزات استفاده می‌شوند، در محیط حساس دیتاسنتر می‌توانند به یک عامل خطر تبدیل شوند.
پیامد چنین حادثه‌ای فقط خرابی چند سوئیچ نیست و می‌تواند هزینه تعمیر یا جایگزینی تجهیزات، زمان عیب‌یابی، اختلال سرویس و حتی آسیب به سایر تجهیزات متصل به شبکه را به همراه داشته باشد. این مثال نشان می‌دهد که حتی کوچک‌ترین المان‌ها در طراحی دیتاسنتر باید با ملاحظات ESD بررسی شوند.
برای جلوگیری از تکرار چنین اتفاقاتی، باید پیش از ورود ترولی و تجهیزات متحرک به فضای دیتاسنتر، سازگاری آن‌ها با الزامات ESD بررسی شود. استفاده از چرخ‌های آنتی‌استاتیک، کفپوش مناسب، اتصال صحیح اجزای فلزی به سیستم ارت و آموزش کارکنان از اقدامات پیشگیرانه مهم هستند. همچنین در یک محیط عادی این تخلیه ممکن است صرفاً یک جرقه یا حس خفیف باشد، اما در محیط دیتاسنتر یک تخلیه کوچک حتی با اختلاف پتانسیل بسیار پایین می‌تواند به نابودی یک تراشه یا کنترلر شبکه بینجامد.
۵ راهکار کلیدی برای مقابله با الکتریسیته ساکن در دیتاسنتر
کنترل الکتریسیته ساکن در دیتاسنتر تنها با یک اقدام امکان‌پذیر نیست و باید مجموعه‌ای از تمهیدات فنی و اجرایی به‌صورت هم‌زمان در نظر گرفته شود. مهم‌ترین راهکارهایی که می‌توانند احتمال تجمع بار الکتریکی و آسیب به تجهیزات حساس را کاهش دهند عبارت‌اند از:
🔻کف‌سازی آنتی‌استاتیک و استفاده از کف کاذب استاندارد: کف‌های کاذب پلاستیکی یا موکت‌های بدون خاصیت آنتی‌استاتیک به‌راحتی بار الکتریکی را منتقل نمی‌کنند، بلکه آن را ذخیره کرده و در موقعیت‌های خاص تخلیه می‌کنند. استفاده از کفپوش آنتی‌استاتیک و اتصال صحیح آن به سیستم زمین، تجمع بار را کاهش می‌دهد.
🔻طراحی و اجرای سیستم ارتینگ هوشمند: رک‌ها، سینی‌های کابل و تجهیزات فلزی باید به سیستم ارتینگ مناسب متصل شوند. اتصال سینی کابل و ساختار فلزی رک‌ها به سیستم ارتینگ مرکزی با مقاومت کمتر از پنج اهم از الزامات استاندارد TIA 942 در سطوح Tier III و Tier IV است.
🔻تنظیم دقیق دما و رطوبت با سیستم‌های HVAC استاندارد: سیستم‌های HVAC نه تنها برای تنظیم دما بلکه برای کنترل رطوبت نیز باید طراحی و پایش شوند. پایش مداوم شرایط محیطی، احتمال ایجاد بار الکترواستاتیکی را کاهش می‌دهد.
🔻پایش هوشمند، سنسورهای ولتاژ و یونیزاسیون هوا: استفاده از سنسورهای ولتاژ و سیستم‌های پایش، تغییرات غیرعادی را سریع‌تر شناسایی می‌کند. در محیط‌های مناسب نیز یونیزاسیون هوا می‌تواند به کاهش تجمع بار کمک کند.
🔻رعایت الزامات پوشش پرسنل: استفاده از کفش و لباس آنتی‌استاتیک و دستبند ESD هنگام کار با تجهیزات حساس ضروری است. دانستن اینکه الکتریسیته ساکن چیست و توجه به تاثیر الکتریسیته ساکن بر دیتاسنتر باید در تمام این قبیل فرایندها نیز مورد توجه قرار گیرد.
استانداردهای بین‌المللی کنترل ESD در دیتاسنتر
رعایت استانداردهای بین‌المللی در کنترل ESD کمک می‌کند خطر تخلیه الکترواستاتیکی و آسیب به تجهیزات حساس دیتاسنتر به شکل اصولی مدیریت شود. در طراحی و بهره‌برداری از مراکز داده، دو استاندارد مهم در این زمینه، ANSI/ESD S20.20 و TIA-942 هستند که هرکدام از جنبه متفاوتی به ایمنی و زیرساخت دیتاسنتر می‌پردازند.
🔻 ANSI/ESD S20.20: این استاندارد چارچوبی برای ایجاد، اجرا و نگهداری یک برنامه کنترل ESD ارائه می‌کند و موضوعاتی مانند اتصال به زمین، هم‌پتانسیل‌سازی، کنترل تجهیزات و حفاظت از تجهیزات حساس را پوشش می‌دهد. هدف آن کاهش ریسک تخلیه الکترواستاتیکی در محیط‌هایی است که تجهیزات الکترونیکی حساس مورد استفاده قرار می‌گیرند. بنابراین در مدیریت الکتریسیته ساکن در مراکز داده، این استاندارد می‌تواند مبنای مناسبی برای تدوین فرایندهای کنترلی و پایش تجهیزات باشد.
🔻 TIA-942: استاندارد TIA-942 به زیرساخت کلی دیتاسنتر و اتاق‌های کامپیوتر می‌پردازد و حوزه‌هایی مانند معماری، برق، مکانیک، سرمایش، ایمنی، امنیت و زیرساخت مخابراتی را پوشش می‌دهد. به همین دلیل کنترل ESD نیز باید در کنار سایر الزامات زیرساختی و در مراحل طراحی و اجرای مرکز داده مورد توجه قرار گیرد. تعریف الکتریسیته ساکن و شناخت مسیرهای ایجاد و تخلیه آن می‌تواند در انتخاب تجهیزات و زیرساخت مناسب مؤثر باشد.
در نهایت، رعایت این الزامات باید از مرحله طراحی آغاز شود تا مواردی مانند ارتینگ، کف‌سازی، تجهیزات و مسیرهای کابل‌کشی از ابتدا متناسب با الزامات ایمنی در نظر گرفته شوند. این موضوع در طراحی شبکه کامپیوتری و سایر بخش‌های زیرساختی دیتاسنتر نیز اهمیت دارد.
خدمات کارنو در ایمن‌سازی دیتاسنتر در برابر ESD
کنترل ESD در دیتاسنتر نیازمند بررسی هم‌زمان زیرساخت، تجهیزات، شرایط محیطی و نحوه بهره‌برداری است. شرکت مهندسی کارنو با تجربه در مشاوره، طراحی، اجرا و استانداردسازی مراکز داده، می‌تواند راهکارهای متناسب با شرایط هر پروژه را برای کاهش ریسک تخلیه الکترواستاتیکی ارائه کند.
در این فرایند، ابتدا عوامل مؤثر بر ایجاد بار الکتریکی و مسیرهای احتمالی تخلیه بررسی می‌شوند تا مشخص شود الکتریسیته ساکن چیست و چگونه می‌تواند به تجهیزات حساس آسیب وارد کند. سپس اقداماتی مانند اجرای کف کاذب آنتی‌استاتیک، بهبود سیستم ارتینگ، پایش شرایط محیطی و استفاده از تجهیزات مانیتورینگ مناسب در نظر گرفته می‌شود. کارنو همچنین در زمینه تولید کف کاذب با ویژگی آنتی‌استاتیک و سیستم‌های کنترل و مانیتورینگ دیتاسنتر فعالیت دارد. با توجه به تاثیر الکتریسیته ساکن بر دیتاسنتر، اجرای این راهکارها می‌تواند بخشی از فرایند استانداردسازی و افزایش ایمنی زیرساخت مرکز داده باشد.
سوالات متداول درباره الکتریسیته ساکن در دیتاسنتر
1. میزان رطوبت استاندارد برای جلوگیری از الکتریسیته ساکن در دیتاسنتر چقدر است؟
رطوبت پایین احتمال تجمع بار الکتریکی را افزایش می‌دهد و معمولاً حفظ رطوبت نسبی در محدوده مناسب، به کاهش این ریسک کمک می‌کند. با این حال، استاندارد ANSI/ESD S20.20 یک عدد ثابت برای رطوبت تعیین نمی‌کند و نباید تنها به رطوبت برای کنترل ESD متکی بود.
2. آیا کف کاذب به تنهایی برای مهار الکتریسیته ساکن کافی است؟
خیر. کف کاذب آنتی‌استاتیک باید در کنار ارتینگ مناسب، کفش و تجهیزات ESD و کنترل شرایط محیطی استفاده شود.
3. آیا الکتریسیته ساکن خطرناک است؟
بله. تخلیه الکترواستاتیکی می‌تواند به قطعات حساس الکترونیکی آسیب بزند و در برخی موارد باعث خرابی یا اختلال در تجهیزات شود.
4. آیا لباس پرسنل می‌تواند باعث ایجاد الکتریسیته ساکن شود؟
بله. برخی لباس‌ها، به‌خصوص الیاف مصنوعی، می‌توانند بار الکتریکی ایجاد کنند؛ به همین دلیل استفاده از پوشش‌های مناسب ESD اهمیت دارد.
5. آیا چرخ ترولی می‌تواند باعث تخلیه الکترواستاتیکی شود؟
بله. چرخ‌های پلاستیکی غیرآنتی‌استاتیک می‌توانند بار الکتریکی ایجاد و آن را در زمان تماس با تجهیزات تخلیه کنند.
6. چگونه می‌توان وجود بار الکتریکی در دیتاسنتر را تشخیص داد؟
با استفاده از تجهیزات اندازه‌گیری ESD، بررسی مقاومت به زمین، پایش سیستم ارتینگ و کنترل تجهیزات آنتی‌استاتیک می‌توان وضعیت بار الکتریکی را بررسی کرد.
