آموزش کاربردی کابل کشی شبکه های کامپیوتری

کابل کشی شبکه نیاز دارد تا بر اساس یکسری اصول خاص پیش رود. استفاده از شبکه های کابل کشی شده، یکی از راهکار‌ هایی است که می ‌تواند در راستای تبادل اطلاعات مفید باشد. از طریق شبکه‌های کابلی می‌ توان اطلاعات را با کیفیت و سرعت چشمگیری مبادله کرد، اما راه اندازی این شبکه ها نیازمند پیروی از استانداردهای جهانی است.

امروزه ارتباطات در شبکه‌های کامپیوتری یکی از مهم ترین عناصری است که بشر بدون آن نمی‌تواند به کارهای روزمره خود برسد، چرا که انجام تمامی فعالیت های کاری، درسی، روزمره و… به سمت اینترنت و شبکه‌های مجازی می رود.

از بارزترین کارایی های شبکه های کابل کشی شده می ‌توان به راه‌اندازی آن در سازمان ها و ادارات  اشاره کرد، چرا که جهت پاسخگویی به نیاز های مشتری به نصب و راه اندازی یک شبکه درون سازمانی نیاز است.

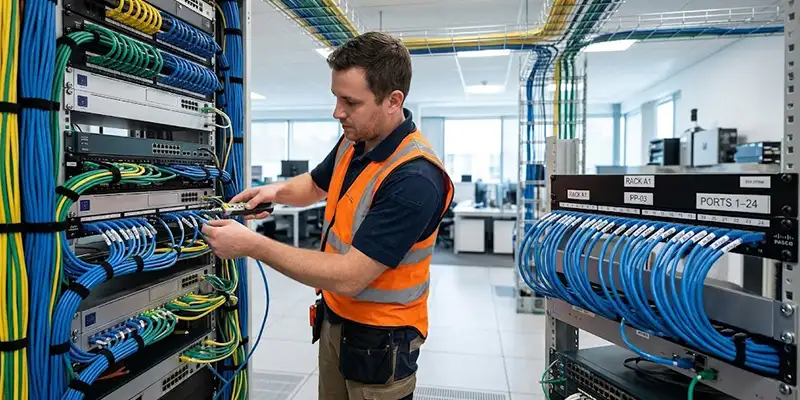

کیفیت زیرساخت شبکه و رعایت استاندارد کابل کشی، از جمله مواردی است که در بالا بردن راندمان یک شبکه کامپیوتری موثر خواهد بود، بنابراین، برای راه اندازی یک شبکه درون سازمانی باید از یک نصاب حرفه ای کمک گرفت.

اگر در زمان کابل کشی شبکه استانداردهای لازم رعایت شود، هنگام بروز مشکلات و نقص های فنی، دیگر نیازی به صرف هزینه های اضافی جهت راه اندازی شبکه نخواهد بود و می‌ توان از تیم های شرکت های پشتیبانی شبکه کمک گرفت.

ارتباطات در شبکه های کامپیوتری,شبکه های کابل کشی شده,شبکه های کابلی,

کابل کشی شبکه چگونه انجام می شود؟

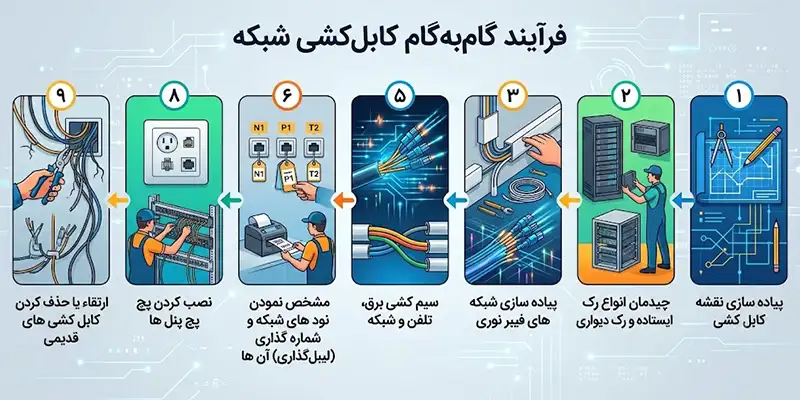

_ کابل کشی یک شبکه طی مراحل زیر صورت می گیرد:

  1. پیاده سازی نقشه کابل کشی
  2. چیدمان انواع رک ایستاده و رک دیواری
  3. اجرا کردن داکت و تراکینگ
  4. پیاده سازی شبکه های فیبر نوری
  5. سیم کشی برق تلفن و شبکه
  6. مشخص نمودن نود های شبکه و شماره گذاری آن ها
  7. قرار دادن پریز های برق تلفن و شبکه
  8. نصب کردن پیچ پنل ها
  9. ارتقاء یا حذف کردن کابل کشی های قدیمی

رعایت استانداردهای جهانی BICSI و TIA که مربوط به نصب و راه اندازی شبکه و تجهیزات آن می باشند و انجام آزمایشات متعدد روی نحوه عملکرد سیستم شبکه هنگام راه اندازی شبکه از اهمیت زیادی برخوردار است.

اگرچه کابل کشی سنتی نسبت به کابل کشی ساختار یافته هزینه ی کمتری دارد، اما با کابل کشی ساختار یافته می توان از عملکرد بهینه شبکه در طولانی‌ مدت اطمینان حاصل کرد. بنابراین، علاوه بر استفاده از تجهیزات مدرن در پیاده سازی شبکه، رعایت استانداردهای لازم نیز به بالا رفتن سرعت و بهبود عملکرد آن کمک شایانی خواهد کرد.

دلایل نیاز به کابل کشی ساخت یافته کدام اند؟

در ادامه ویژگی های کابل کشی ساخت یافته که موجب افزایش تقاضای استفاده از آن شده است را عنوان می‌کنیم:

  1. در کابل کشی ساختار یافته تمامی اصول مهندسی و استانداردهای جهانی رعایت می شود.
  2. تمامی مسائل ایمنی و موارد فنی و تکنیکال پوشش داده می‌ شوند.
  3. اجرای صحیح کابل کشی موجب کاهش هزینه ها می شود.
  4. از آنجا که تمامی استانداردها در کابل کشی رعایت می شوند، تعویض کابل کشی به راحتی انجام خواهد شد.
  5. به خاطر وجود مستندات در کابل کشی ساخت یافته، امکان جابجایی و افزودن دستگاه های جدید فراهم خواهد شد.
  6. در کابل کشی ساختار یافته به جای اتصال مستقیم از پریز شبکه استفاده می شود.
  7. تعدادی پریز پشتیبان جهت استفاده در مواقع لزوم نصب می شوند.
  8. تجهیزات شبکه به صورت بهینه استفاده می شوند.
  9. تمامی تجهیزات برچسب گذاری می شوند.
  10. گره ها در فواصل استاندارد ایجاد می شوند.

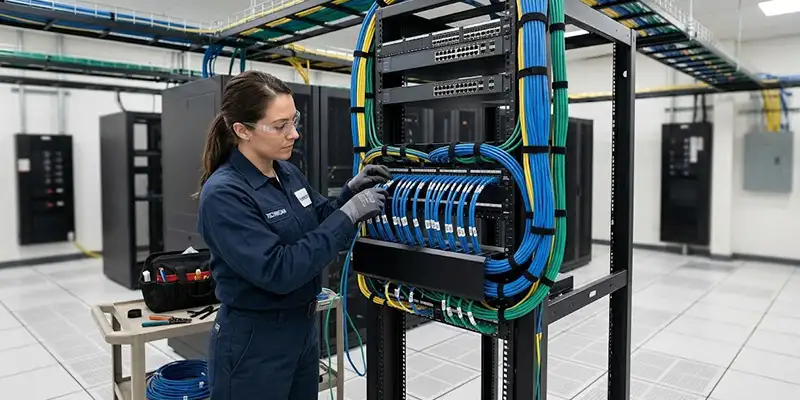

هنگام پیاده سازی شبکه چه اصولی باید رعایت شود؟

  • مکانی که قرار است در آن کابل کشی انجام شود، باید به لوله های پی وی سی در دیوار ها مجهز باشد.
  • با احتساب افزایش کابل ها در آینده، باید یک فضای مازاد در نظر گرفته شود.
  • به تجهیزات شبکه و کابل کشی پشتیبان برای مکان های ضروری توجه شود.
  • از تجهیزات استاندارد و مرغوب استفاده شود.
  • ارتفاع اتاق سرور حداقل 2.8 متر باشد.
  • فاصله بین نود های شبکه تا رک حداکثر 90 متر باشد.
  • رطوبت اتاق سرور بین 30 الی 50 درصد و دمای آن 18 الی 24 درجه سانتی گراد باشد.
  • هر ساختمان رک مجزا داشته باشد.
کابل کشی شبکه,کابل کشی های کامپیوتری,ارتباطات در شبکه های کامپیوتری,

اجزای کابل کشی ساخت یافته

کابل کشی شبکه از اجزایی تشکیل شده است که در ادامه آن ها را برای شما معرفی می کنیم:

  • Horizontal Cabling

کابل کشی  Horizontal Cabling به صورت افقی بالای سقف یا زیر زمین انجام می شود.

  • Backbone Cabling

کابل کشی Backbone Cabling مهم ترین قسمت کابل کشی در شبکه است که در کف و بین ساختمان ها انجام می شود.

  • Work Area

منظور از Work Area فضایی است که اجزای کابل به تجهیزات مخابراتی نهایی متصل می شود.

  • Telecommunication closet

منظور از Telecommunication closet اتاقی است که تجهیزات اصلی شبکه، فریم های توزیع در آن قرار دارد. کلیه اتصالات در این اتاق انجام می شود.

  • Equipment Room

Equipment Room اتاقی است که محل متمرکزی جهت راه اندازی سیم کشی ارتباطات و نصب تجهیزات داخل سیستم های ارتباطی تلقی می شود.

  • Entrance Facility

Entrance Facility شامل نقطه تقسیم شبکه، دستگاه های حفاظتی و سایر تجهیزات امنیتی می شود.
