طراحی صحیح آرایش رک شبکه و اجرای اصولی آن یکی از مهم‌ترین مراحل ایجاد یک زیرساخت شبکه پایدار، ایمن و قابل توسعه است. رک شبکه تنها محلی برای قرار دادن تجهیزات نیست؛ بلکه یک ساختار مهندسی‌شده برای مدیریت سرورها، سوییچ‌ها، تجهیزات ذخیره‌سازی، کابل‌ها، برق و سیستم تهویه محسوب می‌شود. کوچک‌ترین اشتباه در جانمایی تجهیزات می‌تواند باعث افزایش دمای داخلی رک، دشوار شدن عملیات نگهداری، کاهش عمر تجهیزات و افزایش زمان عیب‌یابی شود.
در پروژه‌های واقعی دیتاسنتر و اتاق سرور، کارشناسان پیش از نصب تجهیزات معمولاً یک دیاگرام دقیق با عنوان Rack Elevation Diagram تهیه می‌کنند. این نقشه مشخص می‌کند هر تجهیز در کدام یونیت رک (U Space) نصب خواهد شد و مسیر کابل‌ها، برق و فضای توسعه آینده چگونه مدیریت می‌شود. تجربه اجرای پروژه‌های شبکه نشان داده است رک‌هایی که بدون طراحی اولیه تجهیز شده‌اند، معمولاً در زمان توسعه یا تعمیرات با مشکلاتی مانند کمبود فضا، بی‌نظمی کابل‌ها و افزایش دمای تجهیزات مواجه می‌شوند.
به همین دلیل در مجموعه‌هایی که خدمات تخصصی مانند راه اندازی اتاق سرور ارائه می‌کنند، طراحی رک بر اساس نیاز سازمان، استانداردهای زیرساختی و شرایط محیطی انجام می‌شود. در این مقاله، اصول چیدمان رک شبکه، استانداردهای نصب تجهیزات، مدیریت کابل‌کشی، تهویه، اشتباهات رایج و نکات تخصصی موردنیاز برای ایجاد یک رک استاندارد بررسی خواهد شد.
اهمیت چیدمان اصولی و آرایش استاندارد رک شبکه
نحوه چیدمان رک شبکه تأثیر مستقیمی بر عملکرد تجهیزات، امنیت زیرساخت و سرعت عملیات نگهداری دارد. در یک رک استاندارد، هر تجهیز باید بر اساس وزن، میزان تولید گرما، نوع ارتباطات و میزان دسترسی موردنیاز در جایگاه مناسب خود قرار گیرد. قرار دادن تجهیزات بدون برنامه‌ریزی ممکن است در کوتاه‌مدت مشکلی ایجاد نکند، اما با افزایش تعداد تجهیزات و کابل‌ها، مدیریت شبکه دشوار خواهد شد.
بر اساس تجربه کارشناسان زیرساخت، یکی از رایج‌ترین مشکلات در رک‌های قدیمی، نبود مستندات و مشخص نبودن محل دقیق تجهیزات است. در چنین شرایطی، حتی یک تغییر ساده مانند اضافه کردن یک سوییچ یا جابه‌جایی یک کابل می‌تواند زمان زیادی از تیم شبکه بگیرد. در مقابل، رک‌هایی که بر اساس استانداردهای طراحی مانند ANSI/TIA-942 و اصول کابل‌کشی ساختاریافته طراحی شده‌اند، فرآیند نگهداری ساده‌تر و خطای انسانی کمتری دارند.
یک آرایش استاندارد رک شبکه باید چند هدف اصلی را هم‌زمان تأمین کند:
🔹 دسترسی سریع کارشناسان به تجهیزات برای نصب، تعمیر و عیب‌یابی
🔹 حفظ تعادل مکانیکی رک با قرار دادن تجهیزات سنگین در بخش مناسب
🔹 ایجاد مسیر مناسب برای گردش هوای سرد و خروج هوای گرم
🔹 کاهش پیچیدگی کابل‌کشی و جلوگیری از ایجاد نویز
🔹 ایجاد فضای کافی برای توسعه تجهیزات در آینده
به عنوان مثال، در یک رک شامل چند سرور، سوییچ شبکه، Patch Panel و تجهیزات برق، اگر سرورهای سنگین در قسمت بالایی نصب شوند، مرکز ثقل رک تغییر کرده و هنگام خارج کردن تجهیزات کشویی، احتمال ناپایداری افزایش پیدا می‌کند. بنابراین استاندارد آرایش رک شبکه تنها یک دستورالعمل ظاهری نیست، بلکه مجموعه‌ای از اصول فنی برای افزایش پایداری زیرساخت است.
👈🏻در طراحی حرفه‌ای رک، هدف فقط مرتب کردن تجهیزات نیست؛ بلکه ایجاد یک محیط استاندارد برای عملکرد پایدار، کاهش خطا و ساده‌تر شدن مدیریت شبکه در طول چرخه عمر تجهیزات است.
تجهیزات و ابزارهای ضروری برای آرایش و مدیریت کابل‌های رک
اجرای صحیح نحوه آرایش رک شبکه بدون استفاده از تجهیزات مدیریت کابل و ابزارهای استاندارد امکان‌پذیر نیست. بسیاری از مشکلاتی که در رک‌های شلوغ مشاهده می‌شود، نتیجه بی‌توجهی به تجهیزات جانبی مانند کیبل منیجر، لیبل‌ها، بلانک پنل‌ها و مسیرهای استاندارد کابل است.
در یک رک حرفه‌ای، کابل‌ها باید به شکلی سازمان‌دهی شوند که علاوه بر زیبایی ظاهری، امکان تغییرات آینده نیز بدون ایجاد اختلال فراهم باشد. بر اساس اصول کابل‌کشی ساختاریافته (Structured Cabling)، مسیر عبور کابل‌ها باید مشخص، قابل دسترسی و دارای مستندات باشد.
مهم‌ترین تجهیزات مورد استفاده برای مدیریت رک عبارت‌اند از:
🔹 Patch Panel: برای مدیریت اتصالات شبکه، کاهش اتصال مستقیم کابل‌ها به سوییچ و ساده‌تر شدن عیب‌یابی
🔹 Cable Manager افقی و عمودی: برای هدایت کابل‌ها، جلوگیری از گره خوردگی و حفظ شعاع خم استاندارد کابل (Cable Bend Radius)
🔹 بست ولکرو: برای ثابت نگه داشتن کابل‌ها بدون وارد کردن فشار بیش از حد به روکش و رشته‌های داخلی
🔹 Blank Panel: برای جلوگیری از گردش نامناسب هوا در یونیت‌های خالی و افزایش راندمان سرمایش
🔹 Rack Shelf: برای نصب تجهیزاتی که دارای ریل استاندارد رک نیستند
🔹 برچسب‌گذاری استاندارد: برای شناسایی سریع کابل‌ها، پورت‌ها و تجهیزات
| تجهیز | کاربرد در رک شبکه | مزیت اصلی |
|---|---|---|
| Patch Panel | مدیریت کابل‌های شبکه | افزایش نظم و کاهش خطای انسانی |
| Cable Manager | هدایت مسیر کابل‌ها | جلوگیری از بی‌نظمی و فشار روی پورت‌ها |
| Blank Panel | پوشش یونیت‌های خالی | بهبود جریان هوا |
| Label | مستندسازی اتصالات | کاهش زمان عیب‌یابی |
در پروژه‌های سازمانی، استفاده از این تجهیزات باعث می‌شود ساختار رک حتی پس از چند سال توسعه و تغییرات شبکه همچنان قابل مدیریت باقی بماند. تجربه نشان داده است هزینه‌ای که برای مدیریت صحیح کابل و طراحی اولیه رک صرف می‌شود، در آینده باعث کاهش چشمگیر هزینه‌های نگهداری خواهد شد.
استانداردهای چیدمان و موقعیت تجهیزات در رک (از پایین به بالا)
یکی از مهم‌ترین بخش‌های آموزش آرایش رک شبکه، شناخت ترتیب صحیح نصب تجهیزات داخل کابینت است. هرچند هیچ الگوی ثابتی برای تمام رک‌ها وجود ندارد و نوع تجهیزات، معماری شبکه، توان مصرفی و شرایط پروژه می‌تواند ترتیب نصب را تغییر دهد، اما در بیشتر دیتاسنترها یک اصل مشترک وجود دارد: تجهیزات باید بر اساس وزن، میزان تولید حرارت، میزان دسترسی و نقش آن‌ها در زیرساخت جانمایی شوند.

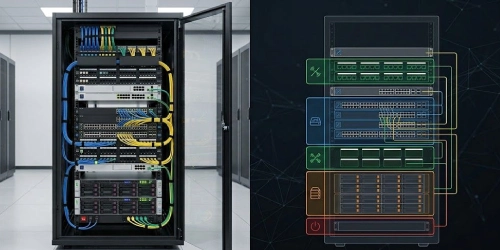

در طراحی حرفه‌ای، پیش از نصب هر تجهیز یک نقشه Rack Elevation تهیه می‌شود. در این نقشه، محل دقیق هر تجهیز بر اساس یونیت رک مشخص شده و فضای لازم برای کابل‌کشی، تهویه و توسعه آینده نیز در نظر گرفته می‌شود. رعایت این موضوع باعث می‌شود در زمان اضافه کردن تجهیزات جدید، نیاز به جابه‌جایی گسترده تجهیزات قبلی وجود نداشته باشد.
بر اساس تجربه اجرای پروژه‌های شبکه توسط گروه کارنو، یکی از اشتباهات رایج این است که تجهیزات صرفاً بر اساس فضای خالی رک نصب شوند؛ در حالی که وزن، جریان هوا و دسترسی عملیاتی اهمیت بیشتری دارد. در ادامه، ترتیب استاندارد قرارگیری تجهیزات از پایین به بالا بررسی می‌شود.
۱. محل قرارگیری تجهیزات تغذیه و سنگین (UPS و باتری‌ها)

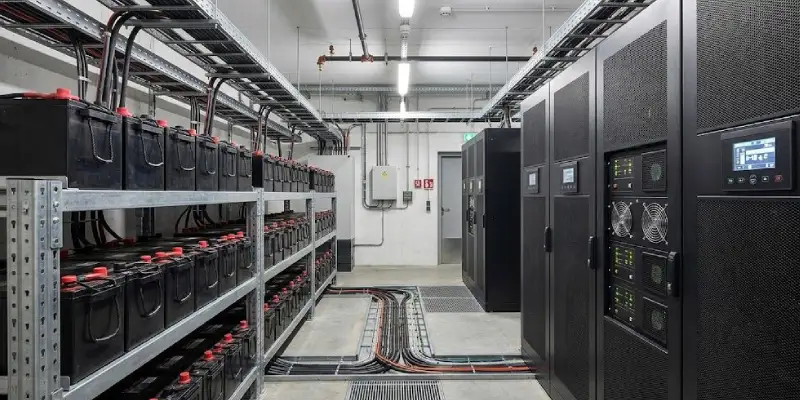

در نحوه چیدمان رک شبکه، تجهیزات سنگین مانند UPS، باتری‌ها، PDUهای بزرگ و تجهیزات برق معمولاً در پایین‌ترین بخش رک قرار می‌گیرند. دلیل این کار حفظ مرکز ثقل کابینت و افزایش پایداری مکانیکی رک است. اگر تجهیزات سنگین در بخش بالایی نصب شوند، وزن زیاد آن‌ها می‌تواند باعث کاهش تعادل رک شده و هنگام باز شدن ریل سرورها یا انجام عملیات سرویس، خطر ناپایداری ایجاد کند.
برای مثال، تصور کنید یک رک شامل چند سرور رک‌مونت، یک UPS و تجهیزات ذخیره‌سازی باشد. اگر UPS که وزن بسیار بیشتری نسبت به تجهیزات شبکه دارد در بالای رک نصب شود، هنگام خارج کردن یک سرور کشویی از ریل، فشار بیشتری به سازه رک وارد خواهد شد. این موضوع در رک‌هایی که به کف مهار نشده‌اند اهمیت بیشتری پیدا می‌کند.
همچنین در بسیاری از دیتاسنترهای استاندارد، باتری‌ها و تجهیزات برق حساس در کابینت‌های جداگانه قرار می‌گیرند. این کار علاوه بر افزایش ایمنی، خطر آسیب تجهیزات شبکه در اثر مشکلات احتمالی مربوط به باتری یا سیستم برق را کاهش می‌دهد. انتخاب صحیح تجهیزات برق، ظرفیت UPS، تعداد رک‌ها و نیازهای توسعه آینده از عواملی هستند که روی هزینه راه اندازی دیتاسنتر تأثیر مستقیم دارند. به همین دلیل، پیش از خرید تجهیزات باید ظرفیت مصرف انرژی و معماری زیرساخت به‌صورت دقیق بررسی شود.
بر اساس توصیه‌های طراحی مراکز داده مانند BICSI 002، سیستم برق باید به شکلی طراحی شود که علاوه بر تأمین انرژی تجهیزات، امکان نگهداری و سرویس بدون ایجاد اختلال در عملکرد شبکه را فراهم کند.
نکات مهم در جانمایی تجهیزات برق:
🔹 نصب UPS و باتری در قسمت پایین رک برای حفظ تعادل
🔹 استفاده از PDU مناسب با ظرفیت مصرفی تجهیزات
🔹 جداسازی مسیر کابل برق از کابل دیتا
🔹 پیش‌بینی ظرفیت برق موردنیاز برای توسعه آینده
۲. موقعیت قرارگیری تجهیزات پردازشی و ذخیره‌سازی
سرورها، تجهیزات پردازشی و سیستم‌های ذخیره‌سازی بخش اصلی یک رک شبکه را تشکیل می‌دهند و محل نصب آن‌ها باید با دقت زیادی انتخاب شود. در بیشتر طراحی‌ها، سرورهای سنگین در بخش پایین یا میانی رک قرار می‌گیرند تا علاوه بر حفظ تعادل، دسترسی به ریل‌ها و انجام تعمیرات ساده‌تر باشد.
یکی از اصول مهم در استاندارد آرایش رک شبکه، توجه به مسیر ورود و خروج هوا در سرورها است. بیشتر تجهیزات مدرن از الگوی Front-to-Back Airflow استفاده می‌کنند؛ یعنی هوای خنک از قسمت جلوی سرور وارد شده و هوای گرم از بخش پشتی خارج می‌شود. بنابراین نحوه قرارگیری تجهیزات نباید باعث مسدود شدن مسیر گردش هوا شود.
تجهیزات ذخیره‌سازی مانند Storage Array، RAID و NAS معمولاً در نزدیکی سرورهایی قرار می‌گیرند که بیشترین ارتباط را با آن‌ها دارند. این کار باعث کاهش طول کابل‌های ارتباطی، ساده‌تر شدن مدیریت و کاهش پیچیدگی شبکه خواهد شد.

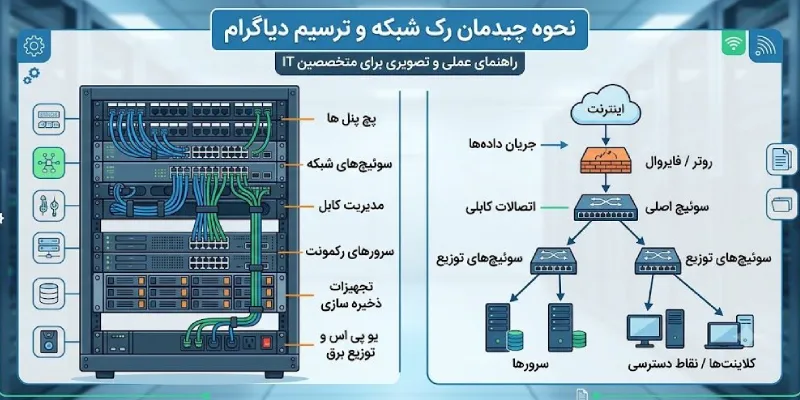

یک نمونه چیدمان منطقی برای یک رک متوسط می‌تواند شامل موارد زیر باشد:
🔹 یونیت‌های پایین: UPS یا تجهیزات سنگین
🔹 بخش میانی: سرورها و تجهیزات ذخیره‌سازی
🔹 بخش بالایی: سوییچ‌ها، Patch Panel و تجهیزات شبکه سبک‌تر
البته این ساختار باید بر اساس شرایط واقعی پروژه تغییر کند. برای مثال در برخی معماری‌های شبکه مانند Top of Rack (ToR)، سوییچ‌ها نزدیک به سرورها قرار می‌گیرند تا طول کابل‌های ارتباطی کاهش پیدا کند.
۳. محل قرارگیری کنسول، مانیتور و کیبورد نظارتی
کنسول مدیریتی، مانیتور و کیبورد معمولاً در بخش میانی رک نصب می‌شوند؛ زیرا این ارتفاع مناسب‌ترین موقعیت برای کار کارشناسان شبکه است. قرار دادن این تجهیزات در بخش بسیار پایین یا بالای رک باعث دشوار شدن دسترسی و کاهش سرعت عملیات مدیریتی خواهد شد.
در گذشته که بسیاری از تنظیمات تجهیزات به‌صورت مستقیم انجام می‌شد، وجود کنسول فیزیکی اهمیت بیشتری داشت؛ اما حتی امروزه با وجود مدیریت از راه دور، تجهیزات KVM و سیستم‌های مانیتورینگ، وجود یک کنسول محلی برای شرایط اضطراری همچنان کاربردی است. در پروژه‌های واقعی، کارشناسان معمولاً محل کنسول را به شکلی انتخاب می‌کنند که هنگام باز شدن صفحه‌نمایش یا کشوی کیبورد، مانعی برای دسترسی به سرورها و تجهیزات اطراف ایجاد نشود.
رعایت این نکات باعث می‌شود در زمان بروز خطاهایی مانند مشکل بوت سرور، خطای سخت‌افزاری یا نیاز به تنظیمات اولیه، زمان واکنش تیم فنی کاهش پیدا کند. با وجود استفاده گسترده از مدیریت از راه دور، بررسی وضعیت لحظه‌ای تجهیزات همچنان اهمیت زیادی دارد. استفاده از راهکارهای مانیتورینگ اتاق سرور به کارشناسان کمک می‌کند پارامترهایی مانند وضعیت تجهیزات، خطاهای سخت‌افزاری، شرایط محیطی و عملکرد سرویس‌ها را به‌صورت مداوم بررسی کرده و پیش از ایجاد اختلال، اقدامات لازم را انجام دهند.

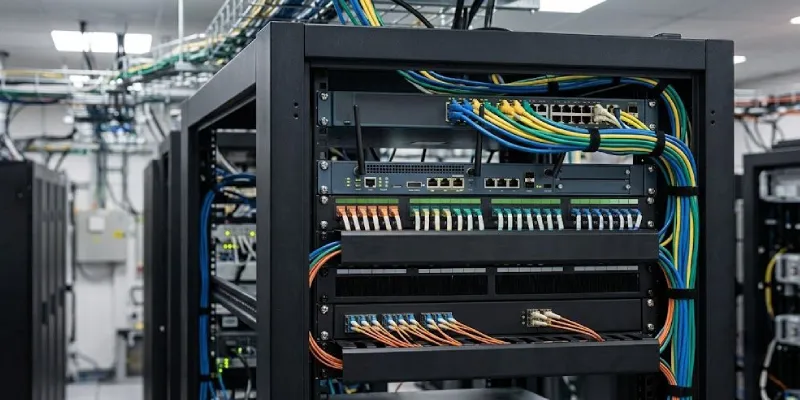

۴. چیدمان سوییچ‌ها، روترها و تجهیزات پسیو در بالای رک
سوییچ‌ها، روترها، فایروال‌ها، Patch Panelها و سایر تجهیزات شبکه که وزن کمتری نسبت به سرورها و تجهیزات برق دارند، معمولاً در بخش‌های بالایی رک نصب می‌شوند. این نوع جانمایی باعث می‌شود دسترسی به پورت‌ها، چراغ‌های وضعیت و کابل‌های ارتباطی ساده‌تر باشد و کارشناسان شبکه بتوانند تغییرات لازم را سریع‌تر انجام دهند.
یکی از اصول مهم در نحوه آرایش رک شبکه، قرار دادن تجهیزات ارتباطی نزدیک به محل ورود کابل‌های شبکه است. برای مثال، در بسیاری از رک‌های سازمانی، Patch Panel در بالای رک یا نزدیک به سوییچ نصب می‌شود و بین آن‌ها Cable Manager افقی قرار می‌گیرد. این روش باعث می‌شود طول Patch Cordها کاهش پیدا کند و فشار مکانیکی روی پورت‌های سوییچ وارد نشود.
در پروژه‌هایی که تعداد زیادی کابل شبکه وجود دارد، استفاده از رنگ‌بندی استاندارد و لیبل‌گذاری دقیق اهمیت زیادی دارد. برای نمونه، می‌توان کابل‌های مربوط به کاربران، سرورها، دوربین‌ها یا تجهیزات خاص را با روش مشخصی دسته‌بندی کرد تا در زمان توسعه یا عیب‌یابی، شناسایی مسیرها سریع‌تر انجام شود.
همچنین نباید تمام فضای بالایی رک بدون در نظر گرفتن تهویه پر شود. حتی تجهیزات سبک شبکه نیز گرما تولید می‌کنند و در رک‌های پرتراکم، فاصله مناسب میان تجهیزات و استفاده از Blank Panel می‌تواند نقش مهمی در حفظ دمای استاندارد داشته باشد.
برخی نکات مهم برای نصب تجهیزات شبکه در بخش بالایی رک عبارت‌اند از:
🔹 نصب Patch Panel در نزدیکی سوییچ برای کاهش طول کابل
🔹 استفاده از Cable Manager برای جلوگیری از فشار روی پورت‌ها
🔹 رعایت فاصله مناسب برای گردش هوا
🔹 مستندسازی تمام پورت‌ها و مسیر کابل‌ها
۵. تثبیت سازه و ایمن‌سازی رک در برابر ضربه و زلزله
یکی از بخش‌هایی که در بسیاری از پروژه‌ها نادیده گرفته می‌شود، تثبیت فیزیکی رک است. حتی اگر آرایش رک شبکه به‌صورت کاملاً استاندارد انجام شده باشد، نصب نکردن صحیح کابینت می‌تواند امنیت تجهیزات را کاهش دهد. رک‌های دارای تجهیزات سنگین باید به‌صورت اصولی به کف یا سازه ساختمان متصل شوند تا در برابر لرزش، ضربه یا جابه‌جایی ناخواسته مقاومت کافی داشته باشند.
در مناطق زلزله‌خیز یا محیط‌هایی که تجهیزات حساس وجود دارد، استفاده از تجهیزات مهاربندی و کیت‌های مخصوص افزایش پایداری توصیه می‌شود. این موضوع به‌خصوص برای رک‌هایی که تعداد زیادی سرور، تجهیزات ذخیره‌سازی یا UPS دارند اهمیت بیشتری پیدا می‌کند.
علاوه بر تثبیت رک، فاصله مناسب بین کابینت‌ها نیز باید رعایت شود. قرار دادن رک‌ها بدون فضای کافی، علاوه بر دشوار کردن عملیات سرویس، می‌تواند جریان هوا را مختل کند. در دیتاسنترهای حرفه‌ای معمولاً چیدمان رک‌ها بر اساس مفهوم Cold Aisle و Hot Aisle انجام می‌شود؛ به این معنی که مسیر ورود هوای سرد و خروج هوای گرم از یکدیگر جدا می‌شود.
در زمان طراحی باید به موارد زیر توجه شود:
🔹 اتصال مناسب رک به کف یا سازه نگهدارنده
🔹 بررسی ظرفیت تحمل وزن رک و کف محل نصب
🔹 ایجاد فضای کافی برای تعمیرات و جابه‌جایی تجهیزات
🔹 جلوگیری از قرار دادن رک در مسیر مستقیم منابع گرما یا رطوبت
این اقدامات در کنار استفاده از سیستم‌های پایش محیطی مانند سنسورهای دما و رطوبت، باعث افزایش اطمینان از عملکرد تجهیزات در شرایط مختلف خواهد شد.
اهمیت مدیریت کابل‌کشی و تهویه در آرایش رک شبکه
مدیریت کابل‌کشی و کنترل جریان هوا دو عامل اساسی در موفقیت یک طراحی استاندارد رک هستند. حتی اگر تجهیزات بر اساس اصول صحیح نصب شده باشند، کابل‌های نامنظم یا تهویه نامناسب می‌توانند عملکرد شبکه را تحت تأثیر قرار دهند. بسیاری از مشکلات دمایی در رک‌ها نه به دلیل ضعف سیستم سرمایش، بلکه به دلیل مسدود شدن مسیر گردش هوا توسط کابل‌ها یا نصب نادرست تجهیزات ایجاد می‌شوند.
در استانداردهای طراحی مراکز داده مانند ANSI/TIA-942، مدیریت مسیر کابل‌ها و جداسازی کابل‌های برق و دیتا اهمیت زیادی دارد. رعایت این اصول باعث کاهش نویز، افزایش قابلیت اطمینان و ساده‌تر شدن عملیات نگهداری می‌شود.
همچنین در رک‌های پرتراکم باید میزان توان مصرفی تجهیزات، حجم هوای موردنیاز و ظرفیت سرمایش بررسی شود. یک رک که در ابتدا با تعداد کمی سرور فعالیت می‌کند، ممکن است پس از چند سال با افزایش تجهیزات نیازمند بازطراحی سیستم تهویه باشد.
اصول کابل‌کشی اصولی و پیشگیری از اختلال هوادهی
کابل‌کشی منظم یکی از اصلی‌ترین بخش‌های چیدمان رک شبکه است. کابل‌های پراکنده، دسته‌های بیش از حد فشرده و مسیرهای نامشخص نه‌تنها ظاهر رک را نامناسب می‌کنند، بلکه فرآیند تعمیرات و توسعه را نیز دشوار خواهند کرد.
یکی از اصول مهم، رعایت شعاع خم کابل‌ها است. خم کردن بیش از حد کابل‌های شبکه می‌تواند باعث آسیب به ساختار داخلی آن‌ها و کاهش کیفیت انتقال داده شود. به همین دلیل استفاده از مسیرهای استاندارد کابل و تجهیزات مدیریت کابل ضروری است.
همچنین کابل‌های برق و دیتا باید تا حد امکان از مسیرهای جداگانه عبور کنند. عبور موازی طولانی کابل برق و شبکه ممکن است باعث ایجاد نویز الکترومغناطیسی و کاهش کیفیت ارتباطات شود.
برخی اقدامات ضروری برای کابل‌کشی استاندارد:
🔹 استفاده از Cable Manager عمودی و افقی
🔹 استفاده از بست ولکرو به جای بست‌های سفت پلاستیکی
🔹 شماره‌گذاری کابل‌ها در هر دو سمت مسیر
🔹 ایجاد فضای کافی برای کابل‌های توسعه آینده
🔹 جلوگیری از قرار گرفتن کابل‌ها مقابل ورودی و خروجی هوای تجهیزات
راهکارهای بهینه‌سازی تهویه و مانیتورینگ دمای رک
کنترل دما و مدیریت جریان هوا یکی از مهم‌ترین بخش‌های نحوه چیدمان رک شبکه است. تجهیزات شبکه و سرورها هنگام فعالیت گرما تولید می‌کنند و اگر این گرما به‌درستی از رک خارج نشود، عملکرد تجهیزات کاهش پیدا خواهد کرد. افزایش دمای داخلی رک می‌تواند باعث کاهش عمر مفید قطعات، افزایش خطاهای سخت‌افزاری و خاموشی ناگهانی سرویس‌ها شود.

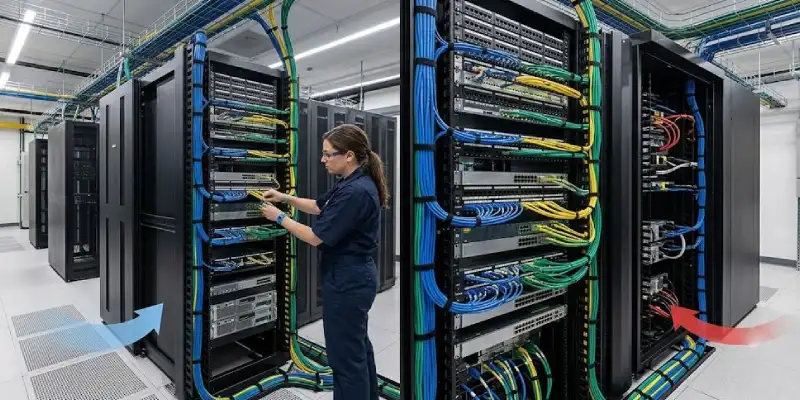

در طراحی استاندارد دیتاسنترها معمولاً از مفهوم Front-to-Back Airflow استفاده می‌شود. در این روش، هوای خنک از قسمت جلوی تجهیزات وارد شده و هوای گرم از بخش پشتی خارج می‌شود. برای حفظ این چرخه، نباید مسیر ورود یا خروج هوا با کابل‌های اضافی، تجهیزات بلااستفاده یا یونیت‌های بدون پوشش مسدود شود.
استفاده از Blank Panel در یونیت‌های خالی یکی از اقداماتی است که تأثیر زیادی در مدیریت هوا دارد. بسیاری از رک‌ها به دلیل وجود فضای باز بین تجهیزات، دچار گردش نامناسب هوا می‌شوند و هوای سرد به‌جای عبور از تجهیزات، از مسیرهای خالی خارج می‌شود.
همچنین در رک‌های پرتراکم، نصب سنسورهای دما و رطوبت در نقاط مختلف رک اهمیت زیادی دارد. این سنسورها امکان پایش لحظه‌ای شرایط محیطی را فراهم می‌کنند و در صورت افزایش دما یا تغییر رطوبت، تیم فنی می‌تواند پیش از ایجاد آسیب، اقدامات لازم را انجام دهد. علاوه بر کنترل دما، توجه به میزان رطوبت محیط نیز اهمیت زیادی دارد؛ زیرا رطوبت بیش از حد یا پایین‌تر از حد استاندارد می‌تواند روی عملکرد تجهیزات اثر بگذارد. به همین دلیل استفاده از راهکارهای کنترل رطوبت اتاق سرور در مراکز داده حرفه‌ای توصیه می‌شود.
| عامل مؤثر | پیامد احتمالی | راهکار استاندارد |
|---|---|---|
| انسداد مسیر هوا | افزایش دمای تجهیزات | مدیریت کابل و استفاده از Blank Panel |
| تراکم بیش از حد تجهیزات | کاهش راندمان سرمایش | بررسی ظرفیت رک و توزیع مناسب تجهیزات |
| نبود پایش دما | تشخیص دیرهنگام مشکل | استفاده از سنسورهای محیطی |
| رطوبت نامناسب | کاهش عمر تجهیزات | کنترل شرایط محیطی اتاق سرور |
بر اساس دستورالعمل‌های حرارتی ASHRAE، محدوده دمای مناسب برای ورودی تجهیزات IT باید با توجه به نوع تجهیزات و شرایط دیتاسنتر کنترل شود. به همین دلیل، طراحی تهویه نباید به نصب چند فن ساده محدود شود و باید بر اساس بار حرارتی واقعی رک انجام گیرد.
در پروژه‌های حرفه‌ای، قبل از افزایش تعداد تجهیزات، ظرفیت سرمایش بررسی می‌شود تا مشخص شود آیا رک و محیط اطراف آن توان پشتیبانی از بار حرارتی جدید را دارد یا خیر. این رویکرد از ایجاد مشکلات پرهزینه در آینده جلوگیری می‌کند.
اشتباهات رایج در آرایش کابل‌های رک شبکه و نحوه رفع آن‌ها
بسیاری از مشکلاتی که در شبکه‌های سازمانی مشاهده می‌شود، به دلیل اشتباهات اولیه در زمان نصب و آرایش رک شبکه ایجاد شده‌اند. برخی از این خطاها در روزهای ابتدایی تأثیر زیادی ندارند، اما با افزایش تجهیزات و پیچیده‌تر شدن شبکه، مشکلات خود را نشان می‌دهند.
یکی از رایج‌ترین اشتباهات، نصب تجهیزات بدون تهیه نقشه اولیه است. زمانی که Rack Elevation Diagram وجود نداشته باشد، معمولاً محل تجهیزات، مسیر کابل‌ها و فضای توسعه آینده مشخص نیست. نتیجه این کار معمولاً رک‌هایی شلوغ، کابل‌های درهم و زمان طولانی‌تر برای تعمیرات خواهد بود.
مهم‌ترین اشتباهات در چیدمان رک عبارت‌اند از:
⚠️ قرار دادن تجهیزات سنگین در قسمت بالایی رک و کاهش پایداری کابینت
⚠️ عبور کابل برق و شبکه از یک مسیر مشترک و افزایش احتمال نویز
⚠️ استفاده بیش از حد از بست‌های سفت که به کابل‌ها آسیب وارد می‌کند
⚠️ نبود برچسب روی کابل‌ها و دشوار شدن شناسایی مسیرها
⚠️ پر کردن تمام فضای رک بدون در نظر گرفتن توسعه آینده
⚠️ حذف Blank Panel و ایجاد اختلال در گردش هوا
⚠️ نصب تجهیزات بدون توجه به مسیر ورود و خروج هوا
برای رفع این مشکلات، بهتر است ابتدا وضعیت فعلی رک بررسی شود، سپس بر اساس اولویت تجهیزات، کابل‌ها، مسیر برق و تهویه بازطراحی شوند. در بسیاری از پروژه‌های بهینه‌سازی، تنها با مرتب‌سازی کابل‌ها و اصلاح جانمایی تجهیزات، دمای رک کاهش یافته و زمان سرویس تجهیزات کمتر شده است.
راهکار نهایی برای چیدمان استاندارد و بهینه رک
یک آرایش رک شبکه استاندارد نتیجه ترکیب چند عامل مهم مانند طراحی اولیه، انتخاب محل مناسب تجهیزات، مدیریت کابل‌ها، کنترل دما و رعایت اصول ایمنی است. رک شبکه زمانی عملکرد مطلوب خواهد داشت که علاوه بر نظم ظاهری، از نظر فنی نیز برای نگهداری، توسعه و رفع خطا آماده باشد.
در فرآیند طراحی، تهیه دیاگرام رک، تعیین محل دقیق تجهیزات، رعایت فاصله‌های استاندارد و توجه به جریان هوا باید پیش از نصب نهایی انجام شود. تجربه پروژه‌های واقعی نشان داده است که بی‌توجهی به این مراحل، در آینده باعث افزایش هزینه‌های عملیاتی و دشوار شدن مدیریت زیرساخت خواهد شد.
چیدمان رک شبکه باید متناسب با نوع تجهیزات، معماری شبکه، میزان مصرف انرژی و نیازهای آینده سازمان طراحی شود. بنابراین نمی‌توان یک نسخه ثابت برای تمام پروژه‌ها ارائه کرد؛ زیرا یک رک اداری کوچک با یک رک دیتاسنتر پرتراکم نیازهای کاملاً متفاوتی دارد.
با رعایت اصول استاندارد، استفاده از تجهیزات مدیریت کابل، پایش شرایط محیطی و مستندسازی دقیق، می‌توان زیرساختی ایجاد کرد که علاوه بر عملکرد پایدار، قابلیت توسعه در سال‌های آینده را نیز داشته باشد. یک رک منظم و استاندارد، پایه‌ای مطمئن برای ایجاد شبکه‌ای ایمن، سریع و قابل اعتماد خواهد بود.
سوالات متداول درباره آرایش رک شبکه
1. آیا ترتیب نصب تجهیزات در همه رک‌های شبکه یکسان است؟
خیر. ترتیب نصب تجهیزات باید بر اساس وزن، میزان گرما، معماری شبکه، نوع رک و نیاز پروژه تعیین شود. الگوی پایین به بالا یک استاندارد رایج است، اما ممکن است در برخی پروژه‌ها تغییر کند.
2. Rack Elevation Diagram چه کاربردی دارد؟
این دیاگرام محل دقیق نصب تجهیزات در یونیت‌های رک را مشخص می‌کند و باعث می‌شود نصب، توسعه و نگهداری تجهیزات با نظم بیشتری انجام شود.
3. چرا تجهیزات سنگین باید در پایین رک نصب شوند؟
قرار دادن تجهیزات سنگین در پایین باعث حفظ مرکز ثقل رک، افزایش پایداری سازه و کاهش خطر ناپایداری هنگام سرویس تجهیزات می‌شود.
4. بهترین روش مدیریت کابل‌های رک چیست؟
استفاده از Cable Manager، لیبل‌گذاری، رعایت مسیر جداگانه کابل برق و شبکه و ایجاد فضای کافی برای توسعه آینده، از مهم‌ترین روش‌های مدیریت کابل هستند.
5. دمای مناسب رک شبکه چقدر است؟
دمای مناسب به نوع تجهیزات و شرایط دیتاسنتر بستگی دارد، اما باید بر اساس استانداردهای حرارتی تجهیزات IT و دستورالعمل‌های تولیدکنندگان کنترل شود.
6. آیا بلانک پنل در رک‌های شبکه ضروری است؟
بله. بلانک پنل به حفظ مسیر صحیح گردش هوا کمک می‌کند و مانع خروج هوای سرد از فضای خالی رک می‌شود.
